液压站各部件的功能及作用是什么?

时间:2021-08-05 10:21:16 点击:2516 次 来源:洛阳泰诺液压科技有限公司
  液压站是由液压泵、驱动用电动机、油箱等构成的液压源装置或包括控制阀在内的液压装置,其主要目的是向机械设备提供液压动力。只要将液压站与主机上的执行机构(油缸和油马达)用油管相连,液压机械即可实现各种规定的动作、工作循环。那么,你知道液压站液压站各部件的功能及作用是什么吗?


  一、液压站功能部件


  液压站是由泵装置、集成块或阀组合、油箱、电气盒组合而成,各部件功用如下:


  1、泵装置


  上装有电机和油泵,它是液压站的动力源,将机械能转化为液压油的动力能。


  2、集成块


  集成块是由液压阀及通道体组合而成。它对液压油实行方向、压力、流量调节。


  3、阀组合


  阀组合是板式阀装在立板上,板后管连接,与集成块功能相同。


  4、油箱


  它是钢板焊的半封闭容器,上还装有滤油网、空气滤清器等,它用来储油、油的冷却及过滤。


  5、电器盒


  分两种形式:一种设置外接引线的端子板;一种是配置了全套控制电器。

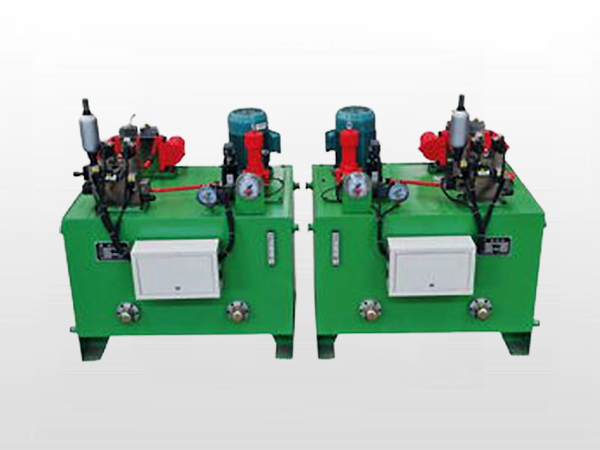

液压站


  二、液压站元器件



  1、电动机、齿轮泵


  为液压系统提供驱动力。


  2、电磁换向阀


  控制液压油流方向,改变油缸的运动方向。


  3、电磁溢流阀


  防止整个液压系统超压,相当于安全阀,保护油泵和油路系统的安全及保持液压系统的压力恒定。


  4、减压阀


  通过调节减压阀可以满足不同的工作机构需要不同工作压力的要求,使二次油路压力低于一次油路压力。


  5、调速阀


  对油路进行节流调速,可改变执行元件液压缸的工作速度。


  6、液压油过滤器


  液压站内有两个滤油口。一个安装在齿轮泵的吸油口处,以免吸入油箱液压油中的颗粒等杂质。另一个装在系统的液压油输送管路上,达到清除液压油中的杂质,同时也可清除液压油本身化学变化所产生的胶质、沥青质、炭化的颗粒等。从而起到防止阀芯卡死、阻尼孔堵塞等故障发生。管路系统上设有压差报警装置,滤芯堵塞时,发出电讯号,此时应清洗或更换滤芯。


  7、压力表


  用于显示液压站的工作压力,以利于操作人员控制油压。


  8、空气过滤器


  安装在油箱上,有三重作用,一是防止空气中的污染物质进入油箱;二是起换气作用,避免油泵出现吸空现象;三是兼做液压油补充口。


  9、油位计


  安装在油箱侧面,显示液压油的液位。


  10、温度表


  有的油箱上装有温度表,显示液压油的温度。


  11、联接管路


  输送液压驱动力,大部分用钢管,也有用耐压胶管。

  以上就是关于液压站各部件的功能及作用的介绍,我们发现液压站有很多元件组成,通过这些元件按驱动装置(主机)要求供油,并控制油流的方向、压力和流量,它适用于主机与液压装置可分离的各种液压机械下,由电机带动油泵旋转,泵从油箱中吸油后打油,将机械能转化为液压油的压力能。
