液压站系统中基本回路有哪些?种类及分类介绍

时间:2021-07-13 10:18:44 点击:1415 次 来源:洛阳泰诺液压科技有限公司
  液压回路是由各种液压元件组成的具有某种机能的液压装置构成部分。用来完成特定功能的控制油路。液压基本回路是液压系统的核心,无论多么复杂的液压系统都是由一些液压基本回路构成的,因此,掌握液压基本回路的功能是非常必要的。那么液压站系统中基本回路有哪些?

  液压站系统回路有很多种,不管其有多复杂,都可以分解成多个基本回路,所以要想设计好一个液压站系统,务必掌握其基本的七大回路:

  1、压力控制回路

  通过压力控制阀来完成系统的压力控制,实现调压,增压,减压,卸荷和顺序动作等,以满足执行元件在力或转矩及各种动作变化时对系统压力的要求。

  压力控制回路:调压回路,减压回路,增压回路,卸荷回路,平衡回路,保压回路和泄压回路,缓冲回路,制动回路。

  2、速度控制回路

  控制液压系统中执行元件的运动速度或速度切换。一压力控制基本回路压力控制回路是利用压力控制阀来控制系统和支路压力,实现调压、稳压、增压、减压、卸荷等目的,以满足执行元件对力或力矩的要求。

  速度控制回路有:调速回路,常用快速运动回路,速度换接回路。

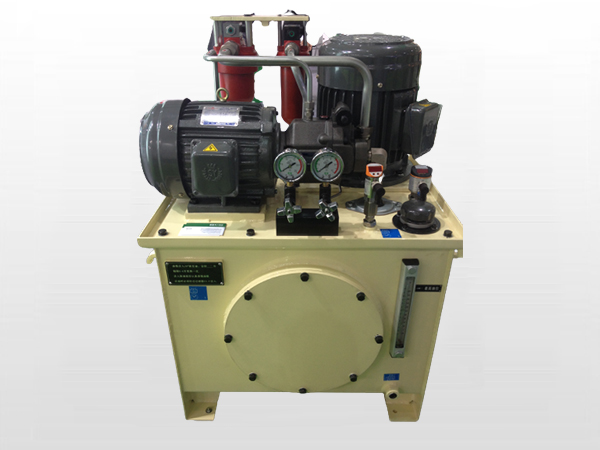

液压站


  3、方向控制回路

  利用换向阀控制执行元件的启动,停止,换向及锁紧等。

  方向控制回路有:换向回路,锁紧回路,位置保持回路。

  4、多执行元件动作回路:顺序动作回路,同步动作回路,防干扰回路,多执行元件卸荷回路。

  5、叠加阀控制回路。

  6、插装阀控制回路。

  7、常用液压油源回路

  开式液压系统油源回路,闭式液压系统油源回路及补油泵回路,压力油箱油源回路。

  以上就是泰诺小编总结的液压站系统的七大回路要想设计好液压站务必精于实践。洛阳泰诺液压科技有限公司设计、制造、研发各种液压泵站及变频节能系统。主营产品:液压泵、电磁阀、流量阀、压力阀、比例阀、伺服阀、液压站、润滑站及液压周边设备。欢迎有需求的朋友致电详细咨询。
