液压系统由哪几部分组成?优缺点是什么?如何选型?

时间:2021-09-16 10:21:39 点击:1702 次 来源:洛阳泰诺液压科技有限公司
  机械行业每天都会接触液压技术和液压系统,很多人对液压原理却一知半解,在机械组成部分,液压是属于动力源部分。液压系统的作用为通过改变压强增大作用力,达到使用的目的。那么,你知道液压系统由哪几部分组成的吗?今天就跟着小编一起去了解下吧。

  液压系统主要分为传动系统和控制系统。液压传动系统的主要功能是传递动力,输送液压油,液压油进入油缸的内腔,控制油缸活塞杆伸出或缩回来执行各种动作。


  一、液压系统的组成


  一个完整的液压系统由五个部分组成:动力元件、执行元件、控制元件、辅助元件及液压油。


  1、动力元件


  动力元件的作用是将原动机的机械能转换成液体的压力能,指液压系统中的油泵,它向整个液压系统提供动力。液压泵(包括齿轮泵、叶片泵、柱塞泵和螺杆泵);

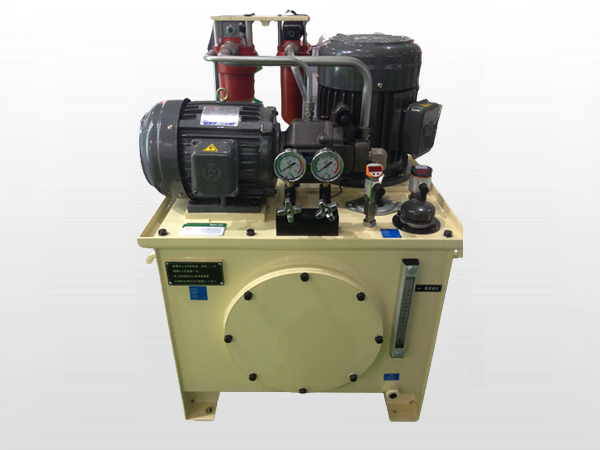

液压站


  2、执行元件


  执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能,驱动负载作直线往复运动或回转运动。


  3、控制元件


  控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。

  压力控制阀:溢流阀(安全阀)、减压阀、顺序阀、压力继电器等。

  流量控制阀:节流阀、调整阀、分流集流阀等。

  方向控制阀:单向阀、液控单向阀、梭阀、换向阀等。

  根据控制方式不同,液压阀可分为开关式控制阀、定值控制阀和比例控制阀。


  4、辅助元件


  辅助元件包括油箱、滤油器、冷却器、加热器、蓄能器、油管及管接头、密封圈、快换接头、高压球阀、胶管总成、测压接头、压力表、油位计、油温计等。


  5、液压油


  液压油是液压系统中传递能量的工作介质,有各种矿物油、乳化液和合成型液压油等几大类。

  液压源含有液压泵、电动机和液压辅助元件;液压控制部分含有各种控制阀,用于控制工作油液的流量、压力和方向;执行部分含有液压缸或液压马达。


液压系统


  二、液压系统选型注意事项


  机械部分:确定负载大小;确定液体工作压力;确定液压缸行程大小;确定动作速度。

  电气控制部分:PLC系列、触摸屏等;传感器、接触器、变压器等。

  以上事项要特别注意品牌,不同品牌价格差别很大。


  三、液压系统优缺点


  优点:体积小和重量轻;刚度大、精度高、响应快;驱动力大,适合重载直接驱动;调速范围宽,速度控制方式多样;自润滑、自冷却和长寿命;易于实现安全保护。

  缺点:抗工作液污染能力差;对温度变化敏感;存在泄漏隐患;制造难,成本高;不适于远距离传输且需液压能源。

  液压系统对于机械设备的作用,相当于心脏之于人的作用。凡是有机械设备的场合,大多都采用了液压技术,从民用到国防、由一般传动到精确度很高的控制系统,包括在煤化工行业液压系统、轴承行业液压系统等,都有很广泛的应用。
