液压油缸的分类有哪几种?图解

时间:2021-08-13 10:42:47 点击:2038 次 来源:洛阳泰诺液压科技有限公司
  将液压能转变为机械能、做直线往复运动(或摆动运动)的就是我们常说的液压油缸。做为执行元件在液压传动系统中有重要作用的就是它,总是作直线往复运动或往复摆动来用于驱动工作机构。质量好的液压油缸由于工作可靠其使用已广泛到各种机械的液压系统中。那么,液压油缸的分类有哪几种?


  一、液压油缸的分类


  液压缸的结构形式多种多样,其分类方法也有多种:

  ①按运动方式可分为直线往复运动式和回转摆动式。

  ②按受液压力作用情况可分为单作用式、双作用式。

  ③按结构形式可分为活塞式、柱塞式、多级伸缩套筒式,齿轮齿条式等。

  ④按安装形式可分为拉杆、耳环、底脚、铰轴等。

  ⑤按压力等级可分为16Mpa、25Mpa、31.5Mpa等。

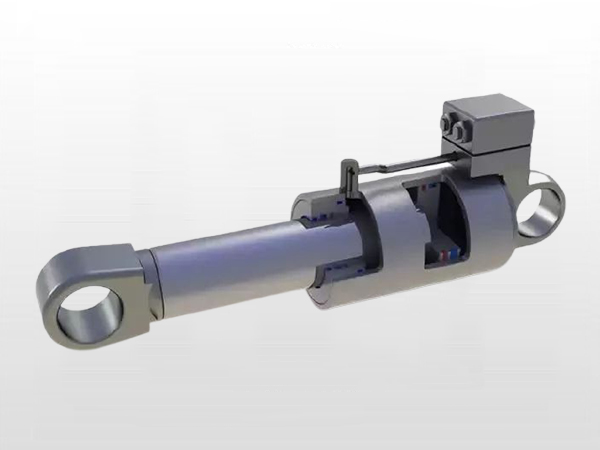

液压油缸


  下面介绍生活中常用的几种液压油缸


  1、活塞式液压油缸


  活塞式液压缸可分为单杆式和双杆式两种结构,其固定方式由缸体固定和活塞杆固定两种,按液压力的作用情况有单作用式和双作用式。在单作用式液压缸中,压力油只供液压缸的一腔,靠液压力使缸实现单方向运动,反方向运动则靠外力(如弹簧力、自重或外部载荷等)来实现;而双作用液压缸活塞两个方向的运动则通过两腔交替进油,靠液压力的作用来完成。

  单活塞杆液压缸只有一端有活塞杆。活塞仅能单向运动,其反方向运动需由外力来完成。但其行程一般较活塞式液压缸大。

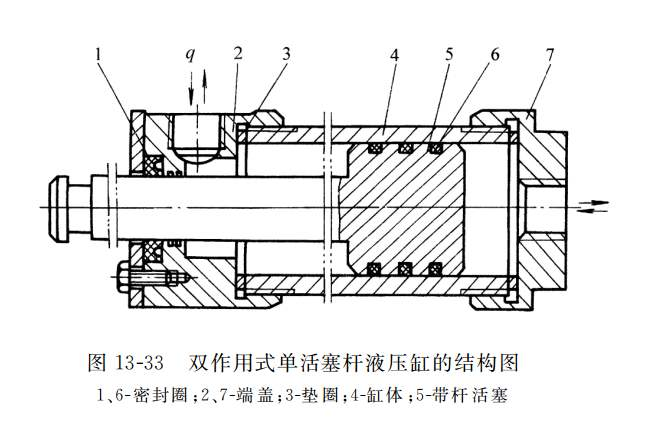

  如图下所示为单杆双作用活塞式液压缸示意图。它只在活塞的一侧设有活塞杆,因而两腔的有效作用面积不同。在供油量相同时,不同腔进油,活塞的运动速度不同;在需克服的负载力相同时,不同腔进油,所需要的供油压力不同,或者说在系统压力调定后,环卫垃圾车液压缸两个方向运动所能克服的负载力不同。



  2、柱塞式液压油缸


  (1)柱塞式液压缸是一种单作用式液压缸,靠液压力只能实现一个方向的运动,柱塞回程要靠其它外力或柱塞的自重;

  (2)柱塞只靠缸套支承而不与缸套接触,这样缸套极易加工,故适于做长行程液压缸;

  (3)工作时柱塞总受压,因而它必须有足够的刚度;

  (4)柱塞重量往往较大,水平放置时 容易因自重而下垂,造成密封件和导向单边磨损,故其垂直使用更有利。

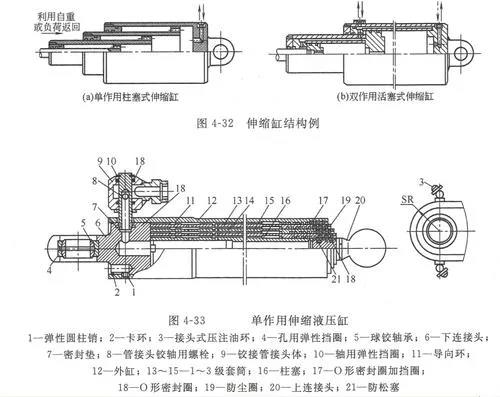

  3、伸缩式液压缸


  伸缩式液压缸具有二级或多级活塞,伸缩式液压缸中活塞伸出的顺序式从大到小,而空载缩回的顺序则一般是从小到大。伸缩缸可实现较长的行程,而缩回时长度较短,结构较为紧凑。此种液压缸常用于工程机械和农业机械上。有多个一次运动的活塞,各活塞逐次运动时,其输出速度和输出力均是变化的。



  4、摆动式液压缸


  摆动式液压缸是输出扭矩并实现往复运动的执行元件,有单叶片、双叶片、螺旋摆动等几种形式。叶片式式:定子块固定在缸体上,而叶片和转子连接在一起。根据进油方向,叶片将带动转子作往复摆动。螺旋摆动式又分单螺旋摆动和双螺旋两种,现在双螺旋比较常用,靠两个螺旋副降液压缸内活塞的直线运动转变为直线运动与自转运动的复合运动,从而实现摆动运动。

  上面几点叙述就是液压油缸的具体分类,通过以上内容对液压油缸进行充分了解后,在以后购买时就可以选择出适合自己需求的液压油缸,相应的也能够符合选购性价比高的液压油缸的要求。选对了产品就可以有效的使其在使用过程中充分发挥其特点从而能够很好的完成工作。
